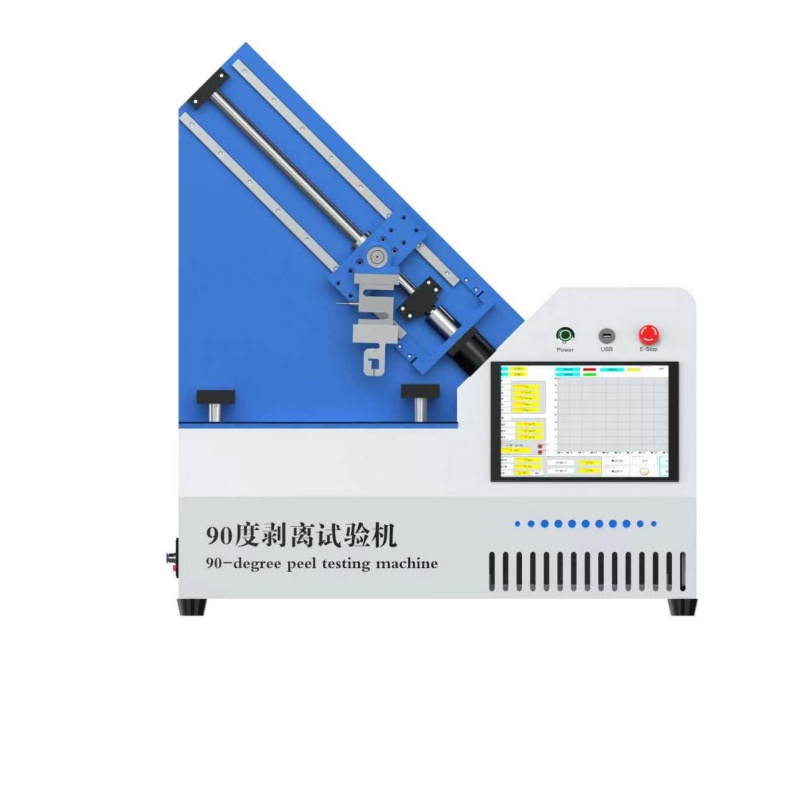

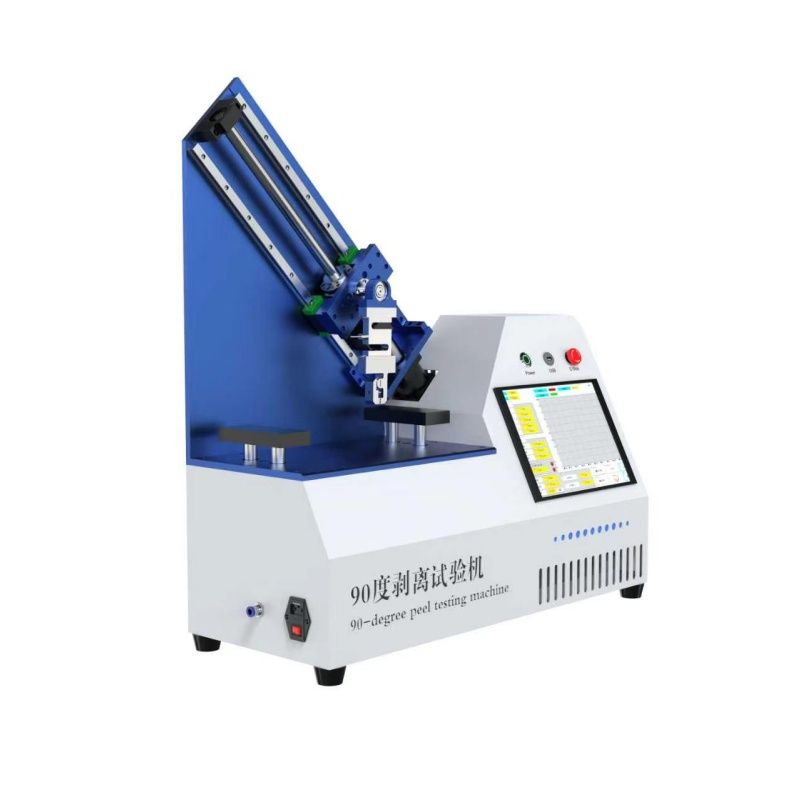

90度剥离强度试验机

产品介绍

90度剥离强度试验机

一，描述

适用于测试 PC 板上铜箔电路、锡箔、铝箔以及各种压敏胶带、醋酸布胶带、不干胶、3M 胶、薄膜等贴切于物体表面之粘着力。本机采用梯形螺杆传动，整体式螺母设计。滑块与水平成 45，移动保证在测试时与被测剥离物同步移动以达到垂直剥离测试要求，可以选配指针/数显推拉力计显示剥离强度。

二，核心性能特点

设备多配备伺服马达驱动系统与高精度传感器，支持1-500mm/min无级调速，可实时采集数据并动态显示力值-位移曲线，具备过载保护、试验完成自动停机等安全功能，部分机型还可兼容180度剥离、水平拉力等拓展测试项目。

三，执行标准

GB/T4722 以及 ASTM-D3330， GB/T2790、GB/T2792等标准要求

四，技术参数

控制系统：PLC+Windows系统

操作界面：彩色10寸嵌入式工业电脑，WiFi连接；

曲线展示：力值与剥离曲线展示；

打印机：WiFi连接办公打印设备；

力值:100N，精度±0.05%FS(可选择其他量程；

试验速度:35-320mm/min(无极可调)

测试行程:300mm

剥离夹具:90度剥离夹具一套

机台尺寸:长760宽300高845mm(LxWxH)

机台重量:35kg；

气源要求：0.4mpa以上均可，客户自备；

工作电源:AC220V、50HZ

五，结构与功能参数

‌有效试验空间‌：常规款150~360mm，大行程机型可达500mm，有效试验宽度多为50mm，适配标准尺寸试样。

‌位移精度‌：位移测量精度可达示值的±0.05%以内，位移分辨率可达0.01mm，记录剥离过程位移变化。

‌动力系统‌：多采用AC伺服马达+滚珠丝杆传动，部分机型配备电机，定位精度可达±0.05mm，运行平稳低噪音。

‌操作与显示‌：支持触摸屏/电脑双模式操作，可实时显示力值-位移曲线，自动求取剥离力、平均剥离强度等参数，数据可导出为Excel、格式。

六，PLC与Windows结合的控制系统，兼顾了PLC的工业级稳定性和Windows系统的强数据处理能力，核心优势如下：

一、技术与性能优势

1.‌融合IT技术红利‌

直接依托Windows平台快速迭代的硬件性能，能同步享受CPU算力升级、高速存储等IT领域的技术成果，突破传统PLC硬件的性能瓶颈，大幅提升系统整体运行效率。

2.‌兼顾实时性与开放性‌

通过Windows实时扩展技术，既保留了PLC原生的高可靠、强抗干扰、硬实时控制能力，又打破了传统PLC系统封闭的限，解决了普通Windows系统弱实时性的痛点。

3.‌数据处理能力跃升‌

依托Windows的图形化环境，可便捷实现工艺画面动态展示、历史数据存储、自动报表生成等功能，同时支持复杂算法运算，适配AI推理、多回路调节等传统PLC难以高效完成的任务。

七，集成与扩展优势

1.‌打通上层信息系统‌

原生支持以太网通信，可低成本对接数据库、MES、ERP等企业级信息系统，轻松实现生产数据跨层级流转，为工厂数字化、物联网落地提供底层支撑。

2.‌系统兼容性极强‌

统一了开发环境，工程师无需在多套操作系统间切换，就能完成PLC编程、HMI组态、系统调试全流程工作，同时可灵活集成第三方工业软件与硬件，适配更多差异化场景。

3.‌架构精简易扩展‌

采用统一数据库、统一编程工具、统一通信网络的一体化设计，简化了系统拓扑结构，硬件增减、功能升级无需大规模改动原有架构，扩展维护成本大幅降低。

八，发货清单

主机1台

测试软件1套

说明书1本

合格证1份

保修卡1份

铭牌1块

电源线1根

宣传册若干

操作视频1份

内六角扳手1套
