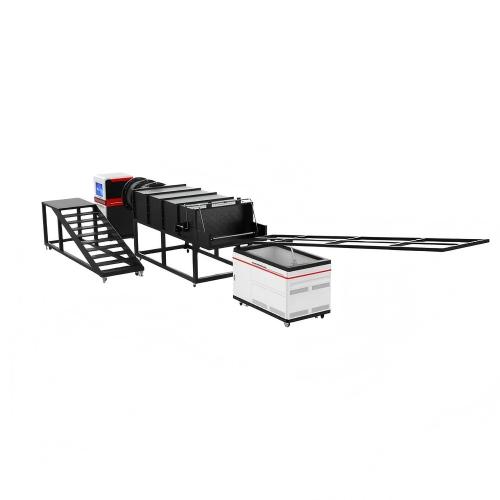

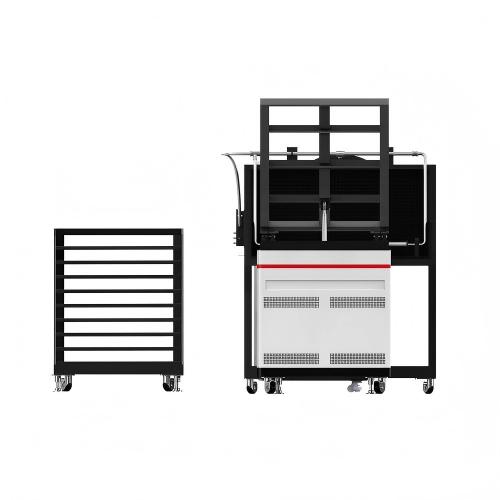

光伏组件燃烧测试系统

控制系统‌

工业级PLC+windows

操作界面‌

彩色12寸触摸屏，中英文切换‌

胶合板屋顶覆盖材料

尺寸为:1,300mm宽1,000mm深1200mm高

主框架用于支撑测试支架，耐腐蚀钢结构

尺寸为：2600mmL ×1400mmD ×1473mmH，角度可调节，试验时测试平台的倾斜度应为127 mm/300 mm；或使用建筑屋顶材料生产商的倾斜度，但不过 127mm/300mm ，平台长度可拓展；

耐高温不燃板组件

厚度≥12mm ，安装在不锈钢框架上，模拟屋檐和檐口，将火焰从燃烧器延展至试样；尺寸为：335mmW × 2130mmD ×584mmH

风机

可调节风速，小风量为800 m³/min

管道

独立的抽风管道，可从实验室外部抽取空气

调节模块

采用不锈钢材质，可调节风量分配，确保气流均匀稳定；调节器与风道无缝对接，防止漏风，提升整体通风效率；配备刻度标识。

集烟罩

烟气收集装置，不锈钢材质，厚度2.0mm ，底口3500mm×3500

mm ，锥形罩，总高≥1000mm。

排烟管道

不锈钢排烟管道

气体燃烧器

用于间歇施火、火焰传播和飞火试验，1.12m长，公称直径50mm ，直径60.3mm ，在朝着测试板的一边有一个12.7 mm宽、0.91m长的狭缝

自动调节气体流速

提供A、B、C三种燃烧等级

温度

880±10℃ 可调节

温度测量系统

热电偶采用K型铠装热电偶，外径不低于1.5mm ，量程0～1 200℃ , 分辨率0.1℃

打印

微型打印机
