产品介绍

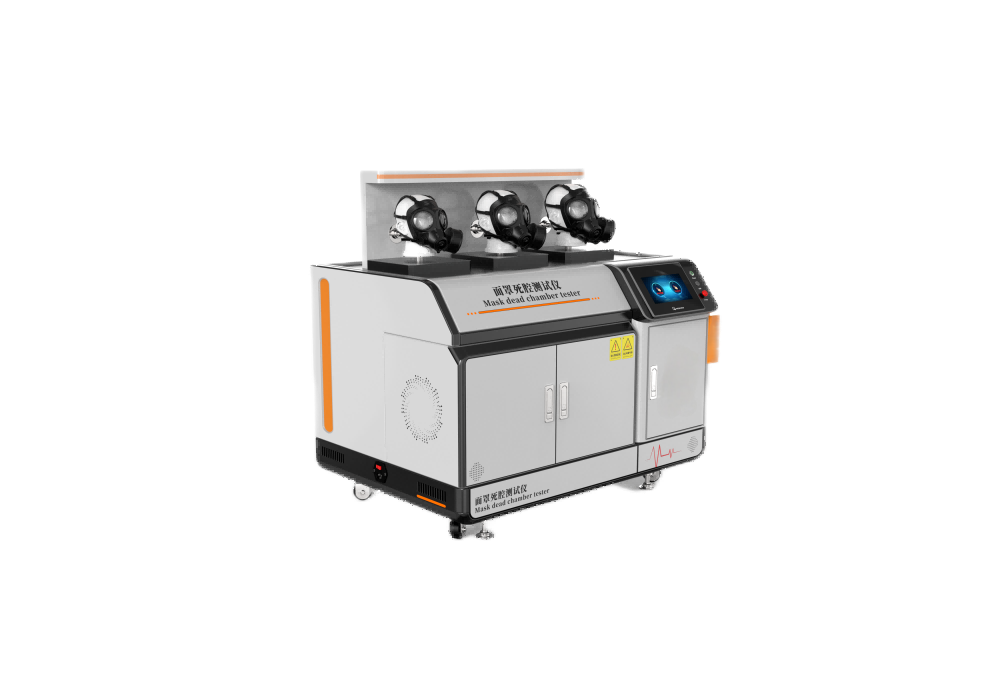

664防毒面罩死腔测试仪含口罩测试
一、核心功能与检测原理
死腔量化评估通过测量佩戴者吸入气体中CO₂浓度，减去环境CO₂浓度要求≤0.1%，计算死腔泄漏值三次均值≤1%为合格，直接反映面罩重复呼吸区域的无效空间。
核心公式：死腔泄漏率 =吸入气CO₂浓度 - 环境CO₂浓度 × 。
模拟呼吸系统
人工肺装置模拟真实呼吸：频率21~24次/min，潮气量24±1 L/min，搭配单向阀与流量计0~50 L/mi，精度2.5％控制气流稳定性。配备CO₂气源及缓冲储气袋。
产品特点；
优点 | 集成触摸屏按键设置，一键启动，自动监测，测试结束自动生成结果，测试稳定，数据安全可靠 |
核心竞争力 | 操作简单方便，设备故障率低，使用国内或进口检测元件，整机操作顺畅，误差小，使用年限长 |
数据显示 | 1、实时显示当前测试数据 2、内置大容量存储器，可存储不少于1000组测试数据数据一般保留7天会被覆盖 |
结构特点 | 通电就可以使用，简单快捷 |
二、满足标准
标准号 | 名称 |
XF 124-2013 | 正压式消防空气呼吸器第“6.13.3吸入气体中二氧化碳含量测定”条款 |
GB 2890-2022 | 呼吸防护 自吸过滤式防毒面具 6.8面罩死腔 |
GB 21976.7-2012 | 建筑火灾逃生避难器材第7部分:过滤式消防自救呼吸器 |
GB2626-2019 | 呼吸防护 自吸过滤式防颗粒物呼吸器 |
GB 19083-2023 | 医用防护口罩 |
三、关键参数
参数项 | 规格 |
控制系统 | PLC+Windows系统，嵌入式工控机，WiFi无线连接，双控制系统 |
操作界面 | 彩色12寸工业电脑，WiFi连接办公打印机 |
操作方式 | 全触控操作，可设置、调用、修改测试程序 |
人工肺装置 | 人工肺装置1套含呼吸功能 |
呼吸频率 | 10~40次/min |
呼吸气量 | 0-3L/min |
曲线 | 正弦波曲线展示 |
(正弦波)空气流量计 | 50L/min(测空氧氮气)，精度±1.5%FS |
储气袋 | 配3个，5~7L，不容易破坏，材料耐用； |
二氧化碳气源要求 | 不低于95%浓度 |
标准头型 | 应符合GB2428,头型上装有呼吸导管硅胶材料 |
质量流量控制器 | 量程范围：0-50L空气和0-5LCO2，均精度为：±1％FS可定制更高精度 |
压差压力传感器 | ±2KPA，精度±0.5%FS |
测试时间 | 触摸屏设置和显示 |
二氧化碳分析仪 | 2套-量程12％ ，精度±1%FS |
风扇 | 落地式电风扇【16英寸/五叶机械/升级电机/四档风速】 |
四、计量要求以及测试项介绍
标准号 | 建议计量内容 | 建议计量点 |
XF 124-2013 GB 2890-2022 GB 21976.7-2012 GB2626-2019 GB2626-2019 GB 19083-2023 | (正弦波)空气流量计 50L/min(测空氧氮气)，精度±1.5%FS 质量流量控制器量程范围：0-50L空气和0-5LCO2，均精度为：±1％FS可定制更高精度 压差压力传感器 ±2KPA，精度±0.5%FS 二氧化碳分析仪2套-量程12％ ，精度±1%FS | 未做要求 |
测试项 | 模拟人体呼吸，检测面具 / 口罩内部留存呼出废气的无效空间大小，通过吸入气体 CO₂浓度增量判定死腔是否合格，防止反复吸入二氧化碳造成缺氧、头晕。 | |
操作步骤
A[密封面罩至头模] --> B[启动人工肺呼吸]
B --> C[注入5% CO₂气体]
C --> D[监测吸入气CO₂浓度]
D --> E{环境CO₂≤0.1%}
E -->|是| F[计算三次均值]
E -->|否| G[终止测试]
F --> H[输出泄漏率报告]
注：测试需持续至CO₂浓度稳定，全程约5~10分钟。
四、满足标准其他测试项的仪器完整资料可咨询销售
标准号以及测试项 | 仪器名称 | 图片 |
GB 2626-2019 | 口罩颗粒过滤性测试仪 |
|
GB 2626-2019 | 口罩阻燃测试仪 |
|
GB 2626-2019 | 口罩气流阻力测试仪 | |
GB 2626-2019 | 口罩呼吸器泄漏测试仪 |
|
GB 2626-2019 | 呼吸面罩口罩呼吸阻力测试仪 | |
GB 2626-2019 | 便捷式口罩密合度测试仪 | 老款
新款 |
GB19083-2023 | 医用口罩合成血液穿透测试仪
|
|
GB 2626-2019 | 口罩下方视野测试机 |
|
五、标配物品以及用途
名称 | 数量 | 用途 | 参考图 |
主机
| 1台 | 设备整机发货，无需安装 |
|
电源线 | 1根 | 设备连接插座使用 | / |
说明书 | 1份 | 介绍设备使用方法以及保养等注意事项 | / |
操作视频电子版 | 1份 | 手把手指导操作流程，学更方便 | / |
合格证及保修卡
| 1份 | 出厂质检，质保服务 | / |
铭牌 | 1个 | 记录设备整体信息 | / |
六、应用场景与行业需求
使用单位 | 产品性能 |
劳保防护用品生产出厂质检 | 防毒半面罩、全面罩、过滤式防毒面具流水线出厂抽检，依据 GB 2890-2022 做面罩死腔必检项目 |
医用口罩 & 医疗防护物资检测 | 防疫物资储备入库抽检、医疗器械厂家型式检验 |
第三方检测机构 | 用于产品，提供合规报告 |
新材料与新品研发实验室 | 高校安全工程、纺织学呼吸防护课题实验 |
七、使用注意事项
测试环境前置要求 | 环境二氧化碳必须稳定、温湿度规范、远离通风口、风机、空调直吹 |
设备开机与校准注意事项 | 开机预热、每次试验前必须零点校准、头模清洁 |
预处理 | 保持试样整洁干净，无缺陷 |
八、质保售后
安装调试 | 公司可在买方准备好设备需外部条件(如水，电等)后，负责该设备的安装、调试、启动工作，并提供良好的技术支持和售后服务，同时对使用人员进行培训，保证受训人员能够独立、熟练操作设备和完成简单的维修工作、设备日常维护等工作。 |
保修 | 设备保修期为1年,易耗品、天灾人员为损坏除外，保修期内，卖方负责该设备由于设备自身原因而引起的各种故障问题并负责无偿解决。在保修期外，该设备的维修工作要收取备品备件的成本费用和一定的服务费用。 |
维修反应时间 | 卖方在接到买方的故障通知后，保证在2小时内做出响应，并争取在短的时间内尽快排除故障 |
终身服务 | 卖方在该设备的使用期间，可无偿、无限期地提供该设备的技术支持工作。 |
